在solidworks中绘制螺旋线，能为各种复杂模型增添独特魅力。下面就来详细介绍一下具体步骤。
启动solidworks并新建文件
打开solidworks软件，点击“新建”按钮，选择合适的模板，如零件模板，创建一个新的文件。
进入草图绘制环境
在特征管理器设计树中，右键单击前视基准面，选择“草图绘制”，进入草图绘制界面。
绘制螺旋线

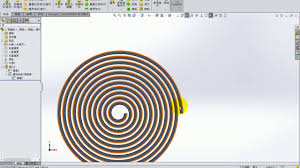

1. 点击“草图”工具栏中的“螺旋线/涡状线”图标。
2. 在弹出的“螺旋线/涡状线”属性管理器中，设置螺旋线的参数。
- 定义方式：可以选择“螺距和圈数”“高度和圈数”等不同方式来定义螺旋线。
- 参数设置：例如，选择“螺距和圈数”时，设置螺距值，它决定了螺旋线相邻两圈之间的距离；设置圈数，确定螺旋线的环绕圈数。还可以设置螺旋线的直径等其他参数，以满足实际需求。
3. 在草图中确定螺旋线的起始点和方向，根据所选定义方式输入相应参数后，点击“确定”按钮，螺旋线就绘制完成了。
示例与应用
比如要绘制一个弹簧模型，利用绘制好的螺旋线作为路径，再通过扫描或放样等操作来生成弹簧实体。以扫描为例，先绘制一个圆形轮廓，然后选择刚才绘制的螺旋线作为路径，点击“扫描”命令，就能生成一个逼真的弹簧实体。
螺旋线在机械设计、建筑设计等领域都有广泛应用。在机械设计中，常用于制造螺杆、弹簧等零件；在建筑设计中，可用于设计一些具有独特造型的楼梯扶手等。
通过以上步骤，就能轻松在solidworks中绘制出满足各种需求的螺旋线，为你的设计工作增添强大助力，让你的创意得以更完美地实现。无论是简单的小部件还是复杂的大型机械，螺旋线都能发挥其独特作用，帮助你打造出更具特色和功能性的设计作品。
