UG非切削移动参数如何设置

首先是安全设置。在“安全设置选项”中，可选择合适的安全平面，比如基于毛坯顶面或指定的参考平面，这能确保刀具在非切削时安全避让，避免碰撞。安全距离的设定要综合考虑刀具长度、夹具等因素，一般稍大于刀具长度。

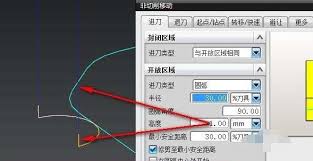

接着是进刀类型。线性进刀适合简单形状的加工，能平稳进入工件；螺旋进刀则常用于复杂曲面，可减少刀具冲击。进刀速率要根据材料、刀具等合理调整，避免过快或过慢影响加工质量。

退刀设置也不容忽视。快速退刀可迅速离开加工区域，节省空行程时间。退刀平面同样要选好，防止退刀过程中刀具与工件或夹具干涉。

切削区域的连接参数也很关键。直接对中能保持刀具路径简洁，适合大多数情况；圆弧连接可使刀具路径更平滑，减少拐角处的磨损。连接速度需根据实际情况优化，以平衡加工效率和刀具寿命。

非切削移动中的避让参数能让刀具避开夹具、毛坯等。可通过定义避让几何，如圆柱体、长方体等形状，精确控制刀具避让路径。

还有进给率和速度选项。切削进给率依据材料硬度、刀具直径等确定，保证加工精度。快速移动速度则要考虑机床性能和安全性，在允许范围内尽量提高。

最后，要根据具体的加工任务和要求，不断调试和优化这些非切削移动参数。通过合理设置，能提高加工效率、保证加工质量，延长刀具使用寿命，让ug加工发挥出最大效能，实现优质、高效的零件加工。
