ug（unigraphics nx）是一款功能强大的三维计算机辅助设计（cad）、计算机辅助制造（cam）和计算机辅助工程（cae）软件。回转命令是ug中用于创建旋转体特征的重要工具，下面将详细介绍其使用方法。
一、进入回转命令界面
在ug软件界面中，首先确保你已进入建模模块。然后，找到“特征”工具条，在其中可以看到“回转”命令图标，点击该图标即可进入回转命令操作界面。
二、选择截面轮廓
进入回转命令后，第一步需要选择用于生成回转体的截面轮廓。这个截面轮廓可以是通过草图绘制工具创建的二维图形，也可以是已经存在的实体边缘曲线等。点击“选择截面”按钮，然后在绘图区域中选取你想要的轮廓图形。
三、定义回转轴
接下来要指定回转轴。回转轴决定了截面轮廓围绕哪个轴线进行旋转。可以选择一条直线作为回转轴，该直线可以是草图中的直线、实体的边缘线等。点击“选择轴”按钮，然后选取合适的直线作为回转轴。
四、设置回转参数
- 角度：设置截面轮廓回转的角度范围。默认情况下，通常是360度，但你也可以根据需要设置特定的角度，比如180度等，以生成部分回转体。
- 布尔运算：包括求和、求差、求交等选项。如果回转体与其他实体有相交等情况，可以根据设计要求选择合适的布尔运算方式来处理。
五、预览与确定
设置好上述参数后，可以点击“预览”按钮，查看生成的回转体预览效果。确认无误后，点击“确定”按钮，完成回转体的创建。
六、示例应用

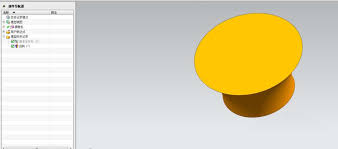

例如，我们要创建一个圆柱体。首先绘制一个圆形草图作为截面轮廓，然后选择一条垂直于圆形平面的直线作为回转轴，设置角度为360度，布尔运算选择“求和”（如果是新建零件），预览无误后确定，即可得到一个标准的圆柱体。
通过合理运用ug的回转命令，能够高效地创建各种复杂的回转体零件，为产品设计和制造提供有力的支持。熟练掌握回转命令的使用，将有助于提升ug建模的效率和质量，更好地完成各类设计任务。
