在机械设计等领域，常常需要将solidworks中的三维图转化为二维图输出，以便用于生产制造、技术交流等。以下详细介绍其操作步骤。
首先，打开包含三维模型的solidworks文件。确保模型已完成所有设计和装配，并且尺寸标注准确无误。
然后，进入工程图模块。在菜单栏中选择“文件”->“从零件/装配体制作工程图”，此时会弹出一个对话框，选择要生成工程图的三维模型，点击“确定”。

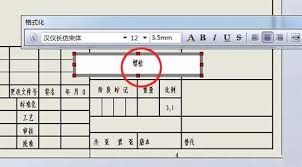

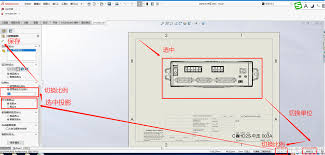

进入工程图界面后，要合理设置图纸格式。根据实际需求选择合适的图纸大小、比例等。一般来说，常见的图纸格式如a4、a3等，比例则根据模型的大小和表达要求来确定，例如1:1、2:1等。
接下来，添加视图。常用的视图包括主视图、俯视图、左视图等。通过点击工程图工具栏中的“模型视图”按钮，选择合适的放置位置添加视图。对于复杂模型，可能还需要添加剖视图、局部放大图等辅助视图来更清晰地表达内部结构和细节。
在添加视图后，进行尺寸标注。标注尺寸时要遵循一定的规则和标准，确保尺寸准确反映模型的实际大小。可以使用工程图工具栏中的“智能尺寸”工具，点击模型的边线、顶点等进行尺寸标注。同时，要注意标注的位置和方向，使其清晰易读。
完成尺寸标注后，还需进行公差标注、表面粗糙度标注等。这些标注对于生产制造非常重要，可以通过相应的标注工具进行添加。
最后，检查二维图的准确性和完整性。仔细核对视图、尺寸标注、各种符号标注等是否正确无误。确认无误后，即可将二维图输出。可以选择“文件”->“打印”，将二维图打印出来；也可以选择“文件”->“另存为”，保存为常见的二维图形格式，如dwg、dxf等，以便后续在其他软件中使用或进行进一步编辑。
通过以上步骤，就能熟练地将solidworks中的三维图准确、高效地转化为二维图输出，满足实际工作中的各种需求。
