cad路径阵列如何使用

cad路径阵列是一种强大的绘图工具，能帮助我们高效地创建重复的图形元素，沿着指定的路径分布。下面就来详细介绍一下它的使用方法。

一、准备工作

首先，确保你已经打开了cad软件，并绘制好了要进行阵列的图形以及指定的路径。路径可以是直线、曲线、多段线等。

二、启动路径阵列命令

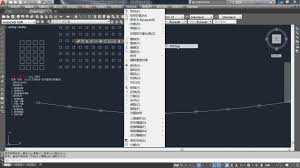

有几种方式可以启动路径阵列命令。一种是在命令行输入“arraypath”并回车；另一种是在菜单栏中依次点击“修改” - “阵列” - “路径阵列”。

三、选择要阵列的对象

启动命令后，系统会提示选择要阵列的对象。用鼠标左键点击你绘制好的图形，选中后回车确认。

四、选择路径曲线

接着，提示选择路径曲线。点击你事先绘制好的作为阵列路径的线条，选中后路径会显示为虚线。

五、设置阵列参数

1. 项目数：指定在路径上要创建的阵列对象的数量。你可以直接输入具体的数字，也可以通过拖动滑块来调整。

2. 间距：确定相邻阵列对象之间的距离。同样可以手动输入数值或拖动滑块。

3. 阵列类型：有“定数等分”和“定距等分”两种类型。“定数等分”是按照指定的项目数均匀分布；“定距等分”则是根据指定的间距来分布。

4. 方向：可以选择是否使阵列对象与路径对齐。勾选“对齐项目”，阵列对象会自动与路径的方向保持一致。

六、调整阵列效果

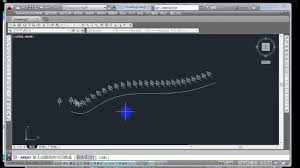

设置好参数后，点击“确定”，就能看到初步的阵列效果。如果对效果不满意，可以返回去调整参数重新生成。比如，发现阵列对象的间距不合适，就修改“间距”参数再次生成。

七、编辑阵列对象

如果需要对单个阵列对象进行编辑，比如修改其形状、颜色等，可以先使用“分解”命令将路径阵列分解，然后再对单个对象进行操作。完成编辑后，如果还需要保持阵列的关联性，可以使用“重新创建阵列”命令。

通过熟练掌握cad路径阵列的使用方法，能大大提高绘图效率，让你的设计工作更加轻松和高效。快去试试吧！
