三菱PLC编程软件怎么绘制plc自锁

在工业自动化领域，三菱plc编程软件是一款强大且广泛应用的工具。掌握如何在其中绘制plc自锁，能为自动化控制系统的设计带来极大便利。下面就为大家详细介绍绘制plc自锁的方法。

了解自锁原理

自锁是一种重要的电路控制方式。简单来说，就是当一个条件满足后，通过某种方式保持该状态持续有效，直到新的条件改变它。在plc编程中，自锁常用于实现电机启动、保持运行等功能。

打开三菱plc编程软件

首先，确保你已正确安装三菱plc编程软件，并成功打开。软件界面通常包含菜单栏、工具栏、编程区域等部分。

创建新程序

在软件中创建一个新的程序文件，选择合适的plc型号，这将确保程序与实际硬件相匹配。

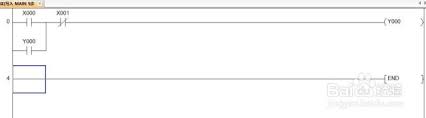

绘制自锁程序

1. 输入启动条件：例如，当按钮按下时启动电机。在编程区域找到输入继电器对应的位置，比如x0，当按钮连接到x0时，按下按钮，x0状态变为on。

2. 使用输出继电器：选择一个输出继电器，如y0来控制电机。将y0的常开触点与x0并联。

3. 实现自锁：把y0的常开触点串联在其自身线圈回路中。这样，当x0接通时，y0得电，其常开触点闭合，即使x0断开，由于y0的常开触点已闭合，y0依然保持得电状态，电机持续运行，这就是典型的自锁电路。

检查与调试

绘制完自锁程序后，仔细检查程序逻辑是否正确。通过软件的模拟调试功能，模拟输入信号的变化，观察输出状态是否符合预期。如果发现问题，及时修改程序中的错误。

实际应用拓展

plc自锁在各种工业场景中都有广泛应用。比如在传送带控制系统中，通过自锁可以确保传送带在启动后持续运行，直到接收到停止信号。

掌握三菱plc编程软件绘制plc自锁并不复杂，只要理解原理并按照步骤操作，就能轻松实现各种自动化控制需求。无论是初学者还是有经验的工程师，都能通过这一基本技能为工业自动化项目增添更多可靠的控制逻辑。快来动手试试，让你的自动化控制系统更加智能高效吧！
