CAD如何输入矩形长宽

在使用cad软件绘制图形时，画矩形是一项常见的操作。而准确输入矩形的长宽，能让我们快速得到符合需求的图形。

首先，打开cad软件进入绘图界面。当我们准备绘制矩形时，会发现有多种方式可以输入长宽。

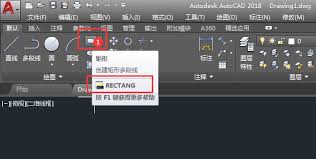

一种常见的方法是使用命令行输入。在命令行中输入“rectang”或“rec”，然后按下回车键。此时，命令行会提示指定第一个角点，我们在绘图区域中点击确定矩形的起始位置。接着，命令行又会提示指定另一个角点，这时候我们可以通过输入相对坐标来确定矩形的长宽。例如，如果要绘制一个长为50、宽为30的矩形，我们可以输入“@50,30”，这样就指定了相对于第一个角点的水平和垂直距离，从而确定了矩形的大小。

除了命令行输入，还可以通过鼠标操作来输入长宽。在指定第一个角点后，我们可以通过移动鼠标来指定矩形的对角点，同时在状态栏中会显示当前鼠标移动的距离和角度信息。我们可以根据这些信息来大致确定矩形的长宽，当达到我们需要的尺寸时，点击鼠标左键即可完成矩形的绘制。

另外，如果我们已经知道矩形的中心点位置，也可以通过特定的方式输入长宽。先指定矩形的中心点，然后使用“d”选项来指定矩形的长度和宽度。这样可以更灵活地根据设计要求来确定矩形的尺寸。

在cad中输入矩形长宽的方法多样，我们可以根据自己的习惯和具体需求选择合适的方式。无论是命令行输入精确的坐标值，还是通过鼠标操作直观地确定尺寸，都能帮助我们高效地绘制出符合要求的矩形，为后续的设计工作打下坚实的基础。掌握这些输入长宽的技巧，能让我们在cad绘图中更加得心应手，轻松完成各种复杂的图形绘制任务。
