AutoCAD2019如何绘制椭圆形

启动绘图命令

打开autocad2019软件后，在菜单栏中选择“绘图”，然后在下拉菜单里找到“椭圆”选项。这里有“圆心”和“轴、端点”两种绘制方式可供选择。

圆心方式绘制

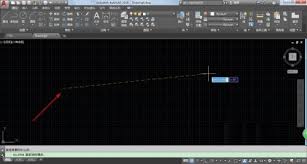

若选择“圆心”方式，点击该选项后，命令行会提示指定椭圆的圆心。在绘图区域指定一点作为椭圆的圆心位置。接着，命令行要求指定轴的端点，移动光标确定椭圆一条轴的长度和方向，指定轴的端点后，再指定另一条半轴长度，即可完成椭圆形的绘制。

轴、端点方式绘制

选择“轴、端点”方式，点击后，先指定椭圆轴的两个端点，确定椭圆的一条轴。然后，命令行提示指定另一条半轴长度，通过移动光标来确定半轴的长度，从而绘制出椭圆形。

调整椭圆参数

绘制完成后，若对椭圆的大小、位置等不满意，可使用相关编辑命令进行调整。比如，使用“移动”命令可改变椭圆的位置，指定基点和目标点即可移动椭圆到指定位置；使用“缩放”命令可调整椭圆大小，指定基点和缩放比例因子就能实现缩放操作。

注意事项

在绘制椭圆形时，要确保绘图区域有足够的空间，以便清晰地显示椭圆。同时，注意捕捉准确的点，以保证椭圆的尺寸和位置符合设计要求。如果绘制过程中出现失误，可使用“撤销”命令回到上一步操作，重新绘制。通过熟练掌握这些操作方法，就能在autocad2019中准确高效地绘制出所需的椭圆形。
