SolidWorks如何制作散热孔

在使用solidworks进行设计时，制作散热孔是一项常见需求。下面就为大家详细介绍如何利用solidworks高效制作散热孔。

首先，打开solidworks软件并导入需要添加散热孔的模型。然后，选择合适的草图绘制平面。一般来说，选择与散热孔所在平面平行的面作为草图绘制平面，这样便于后续操作。

进入草图绘制模式后，使用“圆”工具绘制散热孔的大致轮廓。根据实际需求确定圆的大小，这将直接影响散热效果。绘制完成后，可以通过“尺寸标注”工具精确设定圆的直径尺寸，确保散热孔大小符合设计要求。

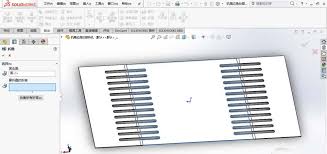

接下来，要确定散热孔的分布方式。如果是规则排列，可以使用“阵列”工具。选择“线性阵列”或“圆周阵列”，根据模型的具体情况进行设置。比如，对于圆周阵列，需要指定阵列的中心轴、阵列数量以及角度等参数，让散热孔均匀分布在特定区域。

若散热孔的排列较为复杂，不是简单的规则阵列，可能需要通过“草图绘制”和“拉伸切除”等步骤来逐个创建。先绘制出散热孔的大致位置和形状草图，然后利用“拉伸切除”功能，将草图轮廓拉伸到模型内部，形成散热孔。

在制作散热孔过程中，还需注意与模型其他部分的关系。确保散热孔不会与重要结构或功能部件产生干涉，否则可能影响整个模型的性能。

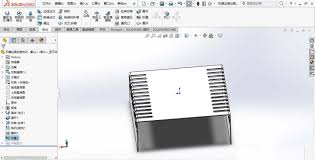

制作完成后，可以通过“视图”功能切换不同视角，仔细检查散热孔的形状、大小和位置是否正确。如果发现问题，及时返回草图或特征编辑界面进行修改。

通过以上步骤，就能在solidworks中顺利制作出满足设计要求的散热孔。无论是简单规则的散热孔布局，还是复杂多变的排列方式，solidworks强大的功能都能帮助我们轻松实现，为产品的散热性能优化提供有力支持，让你的设计更加完善。
