如何使用cad画钢琴平面图教程方法

2018-04-11 21:20:32

CAD迷你画图 v2020R12

分类:CAD软件星级:软件大小:67.62MB

平台:WinXp,Win2003,WinVista,Win 7,Win 8

  今天小凡为大家分享一个使用cad画钢琴平面图的图文教程文章,操作方法很简单,需要的朋友可以参考下。

  通过本篇的绘制,首先使用矩形命令绘制钢琴架及座垫,再使用矩形命令和图案填充命令,来绘制钢琴琴键,再将绘制好的琴键移至钢琴架上,从而完成钢琴平面图的绘制。

  1、启动auto cad软件,执行“矩形”命令(rec),绘制1575mmX230mm和1575X50mm的直角矩形。

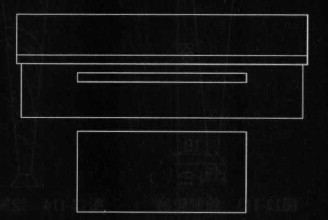

  2、执行矩形命令和移动命令(M),绘制出如图所示图形。

  3、执行移动命令,按[F8]键打开“正交”模式,捕捉上一步绘制的矩形中点,将二部分直角矩形图形组合在一起。

  4、执行“矩形”命令(rec),绘制一个1422mmX127mm的直角矩形,执行分解命令(X)将直角矩形对象进行找散操作;再执行“偏移”命令(O),将竖线依次向右偏移44mm的距离,从而完成钢琴轮廊的绘制。

  5、执行“矩形”命令,绘制一个38mmX76mm的直角矩形,再执行“图案填充”命令(BHA),选择预定义,填充图案为“solid”,对矩形对象进行填充,最后执行复制命令(co),将填充好的矩形图案复制到图中所示的位置。

  6、执行“移动”命令,将钢琴琴键移动到图中所示的位置,从而完成钢琴的绘制。
